Description

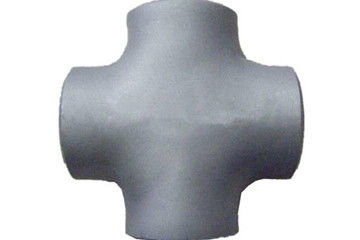

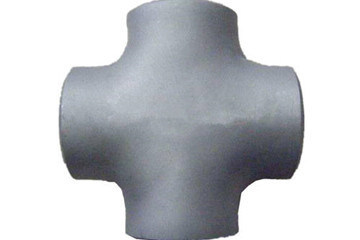

La croix soudée par bout est un genre de garnitures de tuyau d'acier constituées par le pressing ou la pièce forgéee chaud. Sa forme de connexion est directement à soudé bout à bout la croix avec le tuyau d'acier. Les normes de fabrication principales de la croix soudée par bout sont les gigaoctets/t12459, le gigaoctet/T13401, ASME b16.9, sh3408, sh3409, l'hectogramme/t21635, l'hectogramme/t21631, Sy/t0510.
La croix soudée par bout peut être divisée en diamètre égal et diamètre de réduction. L'extrémité de bec de la croix égale de diamètre est la même taille ; la taille principale de tuyau de communication de tuyau de réduire la croix est identique, alors que la taille de bec du tuyau de branche est plus petite que celle du tuyau principal.
La croix soudée par bout est un genre de montage de tuyau utilisé à la branche du tuyau. Pour le bout de fabrication de tuyau sans couture la croix soudée, là sont deux processus utilisés généralement : enflement hydraulique et pressing chaud.
Spécifications
Norme : GIGAOCTET/NORME ANSI /JIS/DIN
Taille : 1/2 » - 48" (DN15-DN1200)
Application : Reliez les tuyaux
Caractéristique
En raison de l'adoption de la croix soudée par bout pressée chaude, le tonnage de l'équipement exigé pour la formation matérielle est réduit. La croix chaude de soudage bout à bout de presse a l'adaptabilité large aux matériaux, qui convient à l'acier à faible teneur en carbone et à d'autres matériaux ; particulièrement pour le grand diamètre et le mur épais de tuyau, ce processus de formation est habituellement adopté.
1. Acier au carbone, acier d'acier et allié moulé, acier inoxydable, alliage de cuivre et d'aluminium, plastique, argon lixiviant, PPC, etc.
2. Selon la méthode de production, il peut être divisé en levage, pressurage, forge, moulage, etc.
3. Selon la norme de fabrication, il peut être divisé en norme nationale, norme électrique, norme de l'eau, norme américaine, norme allemande, norme japonaise, norme russe, etc.
Fiche technique technique
Fiche technique technique de garnitures d'acier au carbone de croix soudée bout à bout d'acier au carbone en tant que ci-dessous :
| Diamètre nominal |
Diamètre extérieur |
Centre à finir |
| D1 |
D2 |
| DN |
NPS |
Série A |
Série B |
Série A |
Série B |
C |
M |
| 15x15x15 |
1/2x1/2x1/2 |
21,3 |
18 |
21,3 |
18 |
25 |
25 |
| 15x15x10 |
1/2x1/2x3/8 |
21,3 |
18 |
17,3 |
14 |
25 |
25 |
| 15x15x8 |
1/2x1/2x1/4 |
21,3 |
18 |
13,7 |
10 |
25 |
25 |
| 20x20x20 |
3/4 x 3/4 x 3/4 |
26,9 |
25 |
26,9 |
25 |
29 |
29 |
| 20x20x15 |
3/4 x 3/4 x 1/2 |
26,9 |
25 |
21,3 |
18 |
29 |
29 |
| 20x20x10 |
3/4 x 3/4 x 3/8 |
26,9 |
25 |
17,3 |
14 |
29 |
29 |
| 25x25x25 |
1x1x1 |
33,7 |
32 |
33,7 |
32 |
38 |
38 |
| 25x25x20 |
1x 1x3/4 |
33,7 |
32 |
26,9 |
25 |
38 |
38 |
| 25x25x15 |
1x1x1/2 |
33,7 |
32 |
21,3 |
18 |
38 |
38 |
| 32x32x32 |
1.1/4x1.1/4x1.1/4 |
42,4 |
38 |
42,4 |
38 |
48 |
48 |
| 32x32x25 |
1.1/4x1.1/4x1 |
42,4 |
38 |
33,7 |
32 |
48 |
48 |
| 32x32x20 |
1.1/4x1.1/4x3/4 |
42,4 |
38 |
26,9 |
25 |
48 |
48 |
| 32x32x15 |
1.1/4x1.1/4x1/2 |
42,4 |
38 |
21,3 |
18 |
48 |
48 |
| 40x40x40 |
1.1/2x1.1/2x1.1/2 |
48,3 |
45 |
48,3 |
45 |
57 |
57 |
| 40x40x32 |
1.1/2x1.1/2x1.1/4 |
48,3 |
45 |
42,4 |
38 |
57 |
57 |
| 40x40x25 |
1.1/2x1.1/2x1 |
48,3 |
45 |
33,7 |
32 |
57 |
57 |
| 40x40x20 |
1.1/2x1.1/2x3/4 |
48,3 |
45 |
26,9 |
25 |
57 |
57 |
| 40x40x15 |
1.1/2x1.1/2x1/2 |
48,3 |
45 |
21,3 |
18 |
57 |
57 |
| 50x50x50 |
2x2x2 |
60,3 |
57 |
60,3 |
57 |
64 |
64 |
| 50x50x40 |
2x2x1.1/2 |
60,3 |
57 |
48,3 |
45 |
64 |
60 |
| 50x50x32 |
2x2x1.1/4 |
60,3 |
57 |
42,4 |
38 |
64 |
57 |
| 50x50x25 |
2x2x1 |
60,3 |
57 |
33,7 |
32 |
64 |
51 |
| 50x50x20 |
2x2x3/4 |
60,3 |
57 |
26,9 |
25 |
64 |
44 |
Paquet
a. Le paquet en plastique c.Pallet D. de sac du paquet b.Wove de sac à bulles a adapté aux besoins du client.
Délai de livraison
Notre usine de produit plat ont la capacité élevée pour la production, le délai de livraison est de 25 jours pour la petite quantité, ou si vous êtes hâte pour cela, nous pouvons nous charger et rencontrer de la votre date d'expédition.
