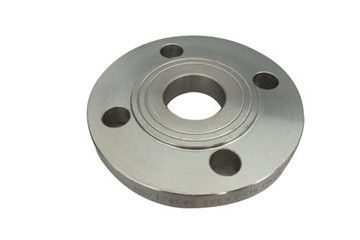

Détails sur le produit:
|
| Nom de produit: | Bride de soudure de prise | Matériel: | acier au carbone |
|---|---|---|---|
| Connexion: | Soudure | Norme: | DIN, NORME ANSI, ASTM, JIS, GIGAOCTET |
| Taille: | Taille adaptée aux besoins du client | Application: | Huile, pétrole |
| Mettre en évidence: | Bride de soudure de prise d'ASME,bride de soudure de la prise 40mpa,Bride de soudure de la prise DN1000 |
||
La forme de base de la bride de soudure de prise est identique que celle de la bride de soudure plate avec le cou. Une prise est ouverte dans le trou intérieur de la bride, et le tuyau est inséré dans la prise et soudé. Soudez l'anneau de soudure au dos de la bride. L'espace entre la bride de prise et la cannelure est facile à être corrodé. S'il est soudé à l'intérieur, la corrosion peut être évitée.
La force de fatigue de la bride de soudure de prise est 5% plus haut que celui de la bride de soudure plate, et la force statique est identique. En employant cette bride d'extrémité de prise, son diamètre intérieur doit assortir le diamètre intérieur du tuyau. Les brides de prise sont seulement appropriées aux tuyaux du diamètre nominal 50 ou moins.
Champ d'application de bride de soudure de prise : chaudière, récipient à pression, pétrole, produit chimique, construction navale, pharmaceutique, métallurgie, machines et coude emboutissant des industries. Elle est habituellement employée dans les canalisations avec MPA 10,0 de ≤ de PN et ≤ 50 de DN.
O.D : DN = 10-1000, PN = 6.0-40mpa.
Matériel : 304, 304L, 316, 316L, 904L, 2520, etc.
Normes : DIN, JIS, GIGAOCTET, ASTM/ASME.
Conception de soudure de bride de prise la structure de corps et de prise de bride dans son ensemble, qui évite la fuite provoquée par le manque d'aligner le joint de soudure pendant la soudure. Elle a les avantages de la structure simple, utiliser-et commode bon scellant la représentation. Les méthodes de traitement de rouille de bride de soudure de prise sont comme suit :
1. Nettoyez avec la brosse métallique de tissu abrasif et.
2. Enlevez la vaste zone de rouille avec la lame d'acier de tungstène.
3. Enlevez les scories de soudure et d'autres saillies et bavures avec un dossier.
4. Employez une brosse métallique de grattoir et pour enlever la corrosion aux bords et aux coins.
5. Nettoyez avec du chiffon propre, ou plongez le tissu avec du dissolvant pour nettoyer et opportun appliquez l'amorce.
Fiche technique technique de soudure de bride de prise de brides d'acier au carbone en tant que ci-dessous :
| pouce | Diamètre nominal | 10kg=l. 0MPa | ||||
| diamètre extérieur | Distance de trou de boulon | Diamètre de boulon | Nombre de trou de boulon | Épaisseur de bride | ||
| 3/8 | DN10 | 50 | 60 | 14 | 4 | 14 |
| 1/2 | DN15 | 59 | 65 | 14 | 4 | 14 |
| 3/4 | DN20 | 105 | 75 | 14 | 4 | 16 |
| 1 | DN25 | 115 | 85 | 14 | 4 | 16 |
| 1 ¼ | DN32 | 140 | 100 | 18 | 4 | 18 |
| 1 ½ | DN40 | 150 | 110 | 18 | 4 | 18 |
| 2 | DN50 | 165 | 125 | 18 | 4 | 20 |
| ½ 2 | DN65 | 185 | 145 | 18 | 4 | 20 |
| 3 | DN80 | 200 | 160 | 18 | 8 | 20 |
| ½ 3 | DN100 | 220 | 180 | 18 | 8 | 22 |
| 4 | DN125 | 250 | 210 | 18 | 8 | 22 |
| 5 | DN150 | 285 | 240 | 22 | 8 | 24 |
| 6 | DN200 | 340 | 295 | 22 | 8 | 24 |
| 8 | DN250 | 395 | 350 | 22 | 12 | 26 |
| 10 | DN300 | 445 | 400 | 22 | 12 | 28 |
| 12 | DN350 | 505 | 460 | 22 | 16 | 30 |
| 14 | DN400 | 565 | 515 | 26 | 16 | 32 |
| 16 | DN450 | 615 | 565 | 26 | 20 | 35 |
| 18 | DN500 | 670 | 620 | 26 | 20 | 38 |
| 20 | DN600 | 780 | 725 | 26 | 20 | 42 |
a. Le paquet en plastique c.Pallet D. de sac du paquet b.Wove de sac à bulles a adapté aux besoins du client.
Notre usine de produit plat ont la capacité élevée pour la production, le délai de livraison est de 45 jours pour la petite quantité, ou si vous êtes hâte pour cela, nous pouvons nous charger et rencontrer de la votre date d'expédition.
