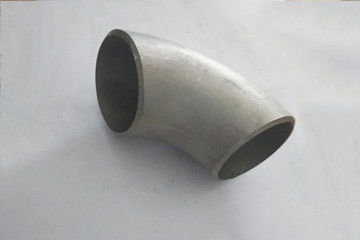

Détails sur le produit:
|
| Nom de produit: | Coude soudé | Matériel: | acier au carbone |
|---|---|---|---|
| Taille: | 1/2 » - 72', 1/2 » - 4 8" | Connexion: | Soudure |
| Application: | Reliez les tuyaux | Norme: | DIN, JIS, NORME ANSI, ASME, GIGAOCTET |
| Mettre en évidence: | Coude soudé bout à bout DIN,Garnitures soudées bout à bout d'acier au carbone de tuyaux,Garnitures soudées bout à bout de l'acier au carbone DN50 |
||
Le coude de soudure doit être formé dans l'état chaud après traitement. Puisque quelques coudes seront tordus s'ils ne sont pas manipulés correctement, qui n'est pas permis. En outre, après la poussée de la tête, le diamètre extérieur de l'embout avant est généralement grand, qui doit être formé par la formation meurt.
La formation de soudure de coude meurent est réellement une presse, il devrait y a un ensemble de matrice, deux demi-cercles, un et un vers le bas. Le diamètre extérieur après la formation répond aux exigences de taille du produit fini. L'épaisseur de paroi est commandée selon l'épaisseur de paroi matérielle. La tolérance d'épaisseur de paroi du coude et du tuyau est identique, qui est le ± 12,5%. En cours de poussée, l'épaisseur de paroi ne devrait pas changer dans des circonstances normales, mais si le mur devra réduit usiner des raisons, une certaine allocation devrait être ajoutée à l'épaisseur de paroi en se soulevant généralement. Par exemple, quand le coude est 8.18mm dans l'épaisseur de paroi, le tuyau environ de 8.5mm est généralement soulevé pour empêcher au-dessus de la tolérance due à la réduction locale d'épaisseur pendant la poussée.
Les garnitures de tube d'acier au carbone ont soudé la fiche technique technique de coude en tant que ci-dessous :
| DN | Diamètre extérieur | Centre pour finir des dimensions | |
| Une série | Série de B | Long rayon | |
| 15 | 21,3 | 18 | 16 |
| 20 | 26,9 | 25 | 16 |
| 25 | 33,7 | 32 | 16 |
| 32 | 42,4 | 3S | 20 |
| 40 | 48,3 | 45 | 24 |
| 50 | 60,3 | 57 | 32 |
| 65 | 76.1(73) | 76 | 40 |
| 80 | 88,9 | 89 | 47 |
| 100 | 114,3 | 108 | 63 |
| 125 | 139,7 | 133 | 79 |
| 150 | 1683 | 159 | 95 |
| 200 | 219,1 | 219 | 126 |
| 250 | 273 | 273 | 158 |
| 300 | 323,9 | 325 | 189 |
| 350 | 355,6 | 377 | 221 |
| 400 | 406,4 | 426 | 253 |
| 450 | 457 | 478 | 284 |
| 500 | 508 | 529 | 316 |
| 550 | 559 | - | 343 |
| 600 | 610 | 630 | 381 |
Taille : 1/2 » - 72', 1/2 » - 4 8"
Norme : DIN, JIS, NORME ANSI, ASME, GIGAOCTET
Application : Reliez les tuyaux
Le coude soudé, après la formation, le diamètre et l'épaisseur de paroi externes du coude répondent aux exigences. Après, le processus de finition est suivi. Après de grenaillage à écrouissage, l'échelle d'oxyde sur la surface intérieure et externe du coude est enlevée, et les deux extrémités sont taillées pour faciliter la soudure. Après inspection, lettrage, peinture, emballage et d'autres processus, il peut quitter l'usine.
a. Le paquet en plastique c.Pallet D. de sac du paquet b.Wove de sac à bulles a adapté aux besoins du client.
Notre usine de produit plat ont la capacité élevée pour la production, le délai de livraison est de 25 jours pour la petite quantité, ou si vous êtes hâte pour cela, nous pouvons nous charger et rencontrer de la votre date d'expédition.
