Détails sur le produit:
|
| nom de produit: | Estampillage du coude | Matériel: | Acier inoxydable |
|---|---|---|---|
| Connexion: | Soudure | Techniques: | Estampillage |
| Type: | Coude | Taille: | 40mm, 25mm, 200mm |
| Application: | Gaz et service chimique général | Norme: | DIN, BSP, NORME ANSI |
| Utilisation: | Transportez le gazole de l'eau | Emballage: | EMBALLAGE STANDARD |
| Mettre en évidence: | garnitures de soudure de prise de 25mm solides solubles,le coude de 25mm sifflent l'acier inoxydable,le coude de 40mm sifflent l'acier inoxydable |
||

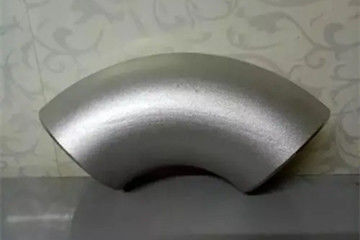

Emboutissant le coude, dans le processus de formation, l'arc externe est dans l'état s'étendant, et il n'y a aucun métal résiduel dans d'autres pièces à compenser, ainsi l'épaisseur de paroi à l'arc externe est diluant environ de 10%. Mais parce qu'il convient à la production et au coût bas d'une seule pièce, le processus de estampillage de coude est en grande partie employé pour la production du petit groupe et du coude épais de mur. L'estampillage du coude est divisé en estampillage froid et estampillage chaud. Le coude de estampillage se compose principalement de pièces se reliantes, qui peuvent jouer un rôle important dans le développement de ce produit. Il convient à tour et aux bâtiments de pression de hautes eaux.
Garnitures de soudure de prise de solides solubles emboutissant la fiche technique technique de coude en tant que ci-dessous :
| DN | Diamètre extérieur | coude de 90 degrés | ||
| Une série | Série de B | Long rayon | Rayon court | |
| 15 | 213 | 18 | 38 | - |
| 20 | 26,9 | 25 | 38 | - |
| 25 | 33,7 | 32 | 38 | 25 |
| 32 | 42,4 | 38 | 48 | 32 |
| 40 | 483 | 45 | 57 | 38 |
| 50 | 603 | 57 | 76 | 51 |
| 65 | 76.1(73) | 76 | 95 | 64 |
| 80 | 88,9 | 89 | 114 | 76 |
| 100 | 1143 | 108 | 152 | 2 |
| 125 | 139,7 | 133 | 190 | 127 |
| 150 | 1683 | 159 | 229 | 152 |
| 200 | 219,1 | 219 | 305 | 203 |
| 250 | 273 | 273 | 381 | 254 |
| 300 | 323,9 | 325 | 457 | 305 |
| 350 | 355,6 | 377 | 533 | 356 |
| 400 | 406,4 | 426 | 610 | 406 |
| 450 | 457 | 478 | 686 | 457 |
| 500 | 508 | 529 | 762 | 508 |
Spécifications :
| Catégorie 1 | Catégorie 3 | Catégorie 4 | Catégorie 6 | Catégorie 7 | Catégorie 8 | |||||||
| livre par pouce carré | MPA | livre par pouce carré | MPA | livre par pouce carré | MPA | livre par pouce carré | MPA | livre par pouce carré | MPA | livre par pouce carré | MPA | |
| Résistance à la traction, minute | 55000 | 380 | 65000 | 450 | 60000 | 415 | 60000 | 415 | 65000 | 450 | 100000 | 690 |
| La limite conventionnelle d'élasticité, minute | 30000 | 205 | 35000 | 240 | 35000 | 240 | 35000 | 240 | 35000 | 240 | 75000 | 515 |
Taille : 40mm, 25mm, 200mm
Norme : DIN, BSP, NORME ANSI
Utilisation : Transportez le gazole de l'eau
Emballage : Emballage standard
L'estampillage du coude est un processus fondamental : d'abord, soudez une section transversale polygonale de la coquille d'anneau ou clôturée aux deux extrémités de la coquille en forme d'hélice polygonale, la pression interne est appliquée, sous l'action de la pression interne, la section transversale tourne graduellement du polygone pour entourer, et devient par la suite une coquille circulaire d'anneau. Selon les conditions, une coquille circulaire d'anneau peut être coupée en quatre coudes de 90 degrés ou six coudes de 60 degrés ou d'autres coudes standard. Ce processus convient à rendre n'importe quel grand coude standard avec le rapport du diamètre moyen du coude au diamètre intérieur du coude plus grand que 1,5, qui est une bonne manière de faire le grand coude maintenant.
a. Le paquet en plastique c.Pallet D. de sac du paquet b.Wove de sac à bulles a adapté aux besoins du client.
Notre usine de produit plat ont la capacité élevée pour la production, le délai de livraison est de 30 jours pour la petite quantité, ou si vous êtes hâte pour cela, nous pouvons nous charger et rencontrer de la votre date d'expédition.
