Détails sur le produit:
|
| Matériel: | acier inoxydable | Connexion: | Soudure |
|---|---|---|---|
| Norme: | DIN, NORME ANSI, ASTM, GIGAOCTET | Taille: | 1/8" ~2", 1/2'| 6' |
| Application: | Chimique, construction | Emballage: | Boîte en bois de /Poly de boîte de /Wooden de carton |
| Mettre en évidence: | Bride soudable du tuyau DN10,Bride soudable de tuyau d'ASTM B381,Bride soudable du tuyau 2500LBS |
||

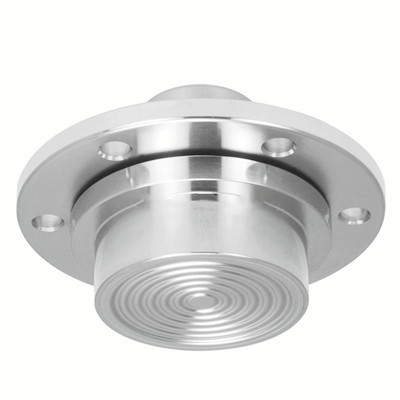

La bride de l'acier inoxydable PJ-SE est de sauver des matériaux. Sa structure est divisée en deux parts. Une extrémité du tuyau est reliée au tuyau et l'autre extrémité est transformée en anneau de soudage bout à bout. Le plat de bride est fait de matériel de qualité inférieure, alors que la pièce de tuyau est faite du même matériel que le tuyau.
Taille : 1/2 » à 48"
Catégorie : 304/304L/316/316L
Classe de pression : 150-2500LBS
Norme : ASME B16.5, ASTM A182
Fiche technique technique de bride de l'acier inoxydable PJ-SE de la classe 150 d'ASTM B381 DN10-DN600 ASTM16.5 en tant que ci-dessous :
| Diamètre nominal | Taille de connexion | Épaisseur de bride | Dimension de surface d'étanchéité | épaisseur de doublure | |||||
| Diamètre extérieur de bride | Diamètre de cercle central | Diamètre de trou de boulon | Nombre de trous de boulon | d | DL | Surface convexe | |||
| 40 | 130 | 100 | 14 | 4 | 14 | 80 | 30 | 3 | 2 |
| 50 | 140 | 110 | 14 | 4 | 14 | 90 | 45 | 3 | 2 |
| 65 | 160 | 130 | 14 | 4 | 14 | 110 | 60 | 3 | 2 |
| 80 | 190 | 150 | 18 | 4 | 16 | 128 | 75 | 3 | 2 |
| 100 | 210 | 170 | 18 | 4 | 16 | 148 | 95 | 3 | 2 |
| 125 | 240 | 200 | 18 | 8 | 18 | 178 | 110 | 3 | 2 |
| 150 | 265 | 225 | 18 | 8 | 18 | 202 | 130 | 3 | 2 |
| 200 | 320 | 280 | 18 | 8 | 20 | 258 | 190 | 4 | 2 |
| 250 | 375 | 335 | 18 | 12 | 22 | 312 | 235 | 4 | 2 |
| 300 | 440 | 395 | 22 | 12 | 22 | 365 | 285 | 5 | 3 |
| 350 | 490 | 445 | 22 | 12 | 22 | 415 | 330 | 5 | 3 |
La bride de l'acier inoxydable PJ-SE peut épargner le coût. Quand le matériel du tuyau est spécial et le prix est cher, le coût de souder des brides du même matériel est haut. Il est commode pour la construction et peut sauver les désagréments des trous de boulon correspondants de bride pendant la connexion.
La bride de l'acier inoxydable PJ-SE est très utilisée dans des domaines d'ingénierie de canalisation tels que le chauffage, le chauffage, le transport de l'eau, l'industrie chimique, le gaz naturel, la chaleur, le traitement des eaux usées, la source d'eau, la structure métallique de traversier et, le transport de l'eau marine et l'empilage.
