Détails sur le produit:
|
| Matériel: | Acier au carbone | Taille: | 1/2 » - 48" (DN15-DN1200) |
|---|---|---|---|
| Préparation de surface: | Galvanisé à chaud/noir | Application: | Reliez les tuyaux |
| Norme: | DIN, JIS, NORME ANSI, ASME, GIGAOCTET | Épaisseur: | 2mm-50mm |
| Mettre en évidence: | Pièce en t de garnitures de tuyau d'ASME B16.9,Pièce en t de garnitures de tuyau d'acier au carbone,Pièce en t égale d'acier au carbone galvanisé à chaud |
||

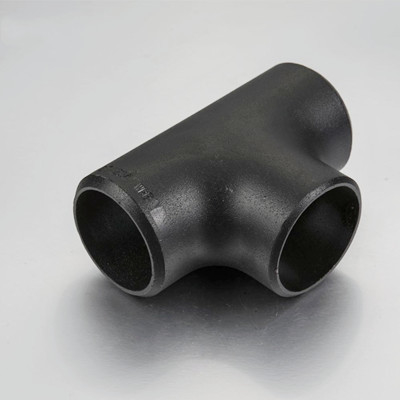

La pièce en t d'acier au carbone est un genre de garnitures de tuyau. Il y a généralement deux catégories. On est pièce en t égale de diamètre, avec le même diamètre aux deux extrémités, et le tuyau de branche avec le diamètre différent des autres deux s'appelle réduction de la pièce en t, et l'autre réduit la pièce en t.
La représentation de la pièce en t d'acier au carbone est comme suit : par exemple, la pièce en t « T3 » signifie la pièce en t égale de diamètre avec un diamètre extérieur de 3 pouces, « T4 » le × 3,5" du × quatre se rapporte à une pièce en t réductrice avec le même diamètre de quatre pouces et le diamètre réducteur de 3,5 pouces.
Connexion : Soudé bout à bout
Matériel : Acier au carbone - ASTM A234 WPB
Techniques : Fait à partir du tuyau d'acier ou de la plaque d'acier
Épaisseur de paroi : DST, SCH40, SCH60, XS, SCH80, XXS
Norme : ANSI/ASME B16.9 DIN2605, 2615, 2616, 2617
Taille : 1/2 » - 24" (sans couture) et 4" - 72" (couture) ; DN15 - 1200
Fiche technique technique de pièce en t d'acier au carbone d'ASME B16.9 SCH40 DN50 ASTM A234 WPB en tant que ci-dessous :
| Diamètre nominal | Profondeur de prise | Dimension de prise | Épaisseur de paroi | Centre à baser de la prise | |||||
| Cmin | |||||||||
| DN | NPS | Jmin | d1 | 3000LB Sch80 | 6000LB Schl60 | Xxs 9000LB | 3000LB Sch80 | 6000LB Schl60 | 9000LB XXS |
| 6 | 1/8 | 10 | 10,7 | 32 | 3,5 | - | 11 | 11 | - |
| 8 | 1/4 | 10 | 14,1 | 33 | 4,0 | - | 11 | 15 | - |
| 10 | 3/8 | 10 | 17,5 | 3,5 | 4,4 | - | 13 | 15 | - |
| 15 | 1/2 | 10 | 21,8 | 4,1 | 5,2 | 8,2 | 16 | 19 | 25 |
| 20 | 3/4 | 13 | 27,4 | 43 | 6,1 | 8,6 | 19 | 22 | 28 |
| 25 | 1 | 13 | 34,2 | 5,0 | 7,0 | 10,0 | 22 | 27 | 32 |
| 32 | 1.1/4 | 13 | 42,9 | 53 | 7,0 | 10,6 | 27 | 32 | 35 |
| 40 | 1.1/2 | 13 | 48,3 | 5,6 | 7,8 | 11,2 | 32 | 38 | 38 |
| 50 | 2 | 13 | 61,1 | 6,1 | 9,5 | 12,2 | 38 | 41 | 41 |
La pièce en t d'acier au carbone, la norme de paramètre est généralement : 10# 20# A3 Q235A 20g 20g 16Mn ASTM a234 ASTM A105 ASTM A403, etc.
Le diamètre extérieur s'étend 2,5 du ″ - le ″ 60, du ″ 26 - le ″ 60 à la pièce en t soudée. L'épaisseur de paroi est 28-60mm.
Les catégories de pression sont sch5s, sch10s, sch10, sch20, sch30, sch40s, DST, sch40, sch60, sch80s et XS ; Sch80, Sch100, Sch120, Sch140, Sch160, XXS.
La pièce en t d'acier au carbone est très utilisée dans les centrales importantes ici et ailleurs, l'industrie chimique, l'industrie légère, la métallurgie, la construction urbaine, la construction navale, l'ingénierie de gaz naturel, la fabrication de nourriture, la fabrication du papier, la médecine et d'autres industries.
