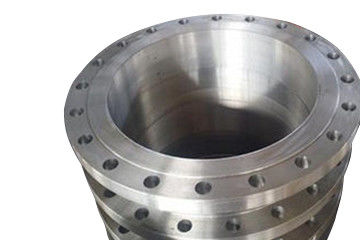

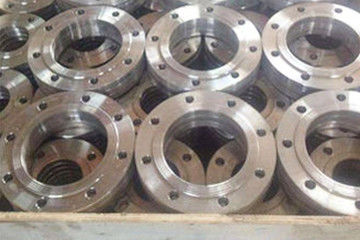

Soudure de bride de soudure de prise de tuyau d'acier au carbone

Description

La bride de soudure de prise se rapporte à la bride soudée à l'embout de tuyau et à l'extérieur quand l'embout de tuyau est inséré dans l'échelle d'anneau de bride. Il y a deux sortes avec et sans le cou. La bride avec le cou a la bonne rigidité, petits déformation de soudure et bon scellant la représentation.

Elle peut être employée dans la situation avec de la pression de 1,0 | 10.0MPa. La bride de B pour le navire est également la bride de soudure de prise, qui est employée dans l'occasion avec des conditions élevées de cachetage. Pendant la conception, la bride de soudure de prise peut être vérifiée en tant que bride intégrale.

La soudure de prise est de prolonger le tuyau dans le corps de valve pour la soudure. Après la formation, elle est semblable à la connexion interne de fil.  D'une façon générale, il y a plus de tuyaux d'acier au carbone et de tuyaux d'acier inoxydables en-dessous de 2" avec la soudure de prise. Le soudage bout à bout est également employé pour les tuyaux d'acier inoxydables en-dessous de 2", comme brider de bride de glisser la douille ; le soudage bout à bout est fondamentalement employé pour les tuyaux titaniques, le double acier de phase, l'alliage bas de nickel, etc.

Introduction de Breif

1. la soudure de prise forme la soudure d'angle, alors que la soudure bout à bout forme soudé bout à bout.

2. Le joint plat est meilleur que le joint de prise selon l'état de force et d'effort du joint de soudure, ainsi le joint plat devrait être employé dans la situation du niveau à haute pression et du mauvais état de service.

3. la soudure de prise est généralement employée pour le petit diamètre de tuyau inférieur ou égal à le Dn40, qui est plus économique.

4. le soudage bout à bout est généralement employé pour Dn40 et ci-dessus. La forme de connexion de soudure de prise est principalement employée pour la soudure du petit diamètre 5. Généralement, l'épaisseur de paroi du tuyau de faible diamètre est mince, facile à chanceler et enlever, et le soudage bout à bout est difficile, ainsi il est plus approprié à la soudure de prise.

6. en outre, la soudure de prise a la fonction du renfort, ainsi elle est employée souvent sous la haute pression.

Charateristic

1.  La forme de base de la bride de prise est identique que celle de la bride avec la soudure plate de cou.

2.  Il y a une section de prise sur le trou intérieur de la bride, le tuyau est inséré dans la prise et soudé, et un cercle de soudure est soudé au dos de la bride.

3.  Puisqu'il y a un espace entre la bride de prise et le bord de tube, il est facile de produire la corrosion.

4.  Si une autre soudure est soudée à l'intérieur, cette corrosion peut être évitée.

5.  La force de fatigue de la bride de prise soudée des deux côtés est 5% plus haut que celui de la bride plate, et la force statique est identique.

6.  Quand ce genre de bride de prise est employé, son diamètre intérieur sera identique que celui du tuyau. La bride de prise s'applique seulement dans des tuyaux avec le diamètre nominal moins de 150.

Spécifications

1, type de surface d'étanchéité : RF, MFM, TG, RJ

2, matériel : acier au carbone : ASTM A105, 20 × Q235, 16Mn, ASTM A350 LF1, LF2 CL1/Cl2, LF3 CL1/Cl2, ASTM a694 F42, F46, F48, F50, f52, f56, F60, F65, F70 ;

3, acier inoxydable : ASTM A182 f304, 304L, F316, 316L, 1Cr18Ni9Ti, 0Cr18Ni9Ti, 321, 18-8 ;

4, acier allié : ASTM A182 F1, f5a, F9, F11, F12, F22, F91, a182f12, a182f11, 16MnR, Cr5Mo, 12Cr1MoV, 15CrMo, 12cr2mo1, A335P22, Ⅲ de st45.8/;

5, norme de fabrication : NORME ANSI B16.5, HG20619-1997, GB/T9117.1-2000-GB/T9117.4-200, HG20597-1997.

6, mode de connexion : écrou de bride, connexion de boulon.

7, processus de fabrication : pièce forgéee, fabrication de pièce forgéee, etc. globaux professionnels.

8, mode d'exploitation : rotation de tour de commande numérique par ordinateur de haute précision, finissage général de tour, soudure à l'arc électrique d'argon et tout autre traitement.

9, champ d'application : Chaudière et récipient à pression, pétrole, industrie chimique, construction navale, industrie pharmaceutique, métallurgie, machines, emboutissant l'industrie alimentaire de coude, etc.

Avantage et inconvénient

1, là n'est aucun problème de tailler ; il n'y a aucun problème du joint plat et du bord faux ; la position de soudure peut être ajustée sur la soudure plate.

2, un est que l'état d'effort après la soudure n'est pas bonne, et lui soit facile à avoir la soudure inachevée, et il y a un espace dans le système de tuyau.

3, soudure de prise n'est pas approprié au système de tuyau utilisé pour le milieu sensible de corrosion de fente et au système de tuyau avec des conditions élevées de nettoyage.

4, d'ailleurs, l'épaisseur de paroi de la canalisation ultra-haute de pression, même la canalisation de faible diamètre, est également très grand, et le soudage bout à bout peut être employé pour éviter la prise soudant autant que possible.

Application

Chaudière et récipient à pression, pétrole, industrie chimique, construction navale, pharmacie, métallurgie, machines, emboutissant la nourriture de coude et d'autres industries.

Paquet

a. Paquet en plastique c.Pallet D. de sac du paquet b.Wove de sac à bulles adapté aux besoins du client

Délai de livraison

Notre usine de produit plat ont la capacité élevée pour la production, le délai de livraison est 45days pour la petite quantité, ou si vous êtes hâte pour cela, nous pouvons nous charger et rencontrer de la votre date d'expédition.
