Description
La croix est un montage de tuyau et un connecteur de tuyau. Elle est employée au tuyau de branche de la canalisation principale. Le tuyau à quatre voies peut être divisé en diamètre égal et diamètre de réduction. Les extrémités de bec du tuyau à quatre voies de diamètre égal sont la même taille. La taille principale de bec du tuyau à quatre voies réducteur est identique, et la taille de bec du tuyau de branche est plus petite que celle du tuyau principal. L'enflement hydraulique du tuyau à quatre voies est un genre de former le processus d'augmenter le tuyau de branche par la compensation axiale du matériel en métal.
Une presse hydraulique spéciale est utilisée pour injecter le liquide dans le blanc de tube et pour expulser le blanc de tube. Après que le blanc de tube soit expulsé, le volume devient plus petit et les augmentations de pression. Les écoulements de la matière en métal le long de la cavité intérieure de la matrice et augmente le tuyau et les formes de branche. La formation chaude d'à quatre voies est d'aplatir le blanc de tube à la taille du diamètre à quatre voies, et d'ouvrir un trou dans le tuyau de branche. Après chauffage, le blanc de tube est mis dans moule de formage, et la matrice pour dessiner le tuyau de branche est installée dans le blanc de tube.
Spécifications
1. Sous l'effet de la pression, le blanc de tube est comprimé radialement, et en cours de compression radiale, le métal coule dans la direction de tuyau de branche et forme le tuyau de branche sous le bout droit de la matrice.
2. la croix de soudure de prise a les avantages de la basse exactitude sifflante, la connexion ferme, la résistance à la pression forte, bon scellage, l'installation et l'entretien commode, le travail sûr et fiable, etc.
3. Cependant, le mur intérieur est souvent corrodé, ainsi il devrait être bien inspecté et traité pour s'assurer que la croix de soudure de prise a de bonnes caractéristiques et valeur d'application.
4. La croix d'acier inoxydable est un montage de tuyau fait d'acier par le pressing ou la pièce forgéee chaud. Sa forme de connexion est directement à soudé bout à bout la croix avec le tuyau d'acier.
5. Les normes principales de fabrication de la croix soudée par bout sont généralement les gigaoctets/t12459, le gigaoctet/T13401, ASME b16.9, sh3408, sh3409, l'hectogramme/t21635, l'hectogramme/t21631, SY/t0510.
6. En indiquant le prix de la croix d'acier inoxydable, il est nécessaire d'informer exactement la pression de tuyau utilisée, ou informez directement l'épaisseur de paroi de coude, afin d'indiquer le prix précis.
7. L'expression conventionnelle de l'épaisseur de paroi de coude inclut différentes catégories de pression telles que sch10s et sch20s, qui représentent différentes épaisseurs. Référez-vous à la table d'épaisseur de paroi de catégorie de pression.
Caractéristique
1. Normes : DIN, SMS, OIN, FILM ENCREUR, 3a, RJT, DS, BS, BPE.
2. Il convient au pétrole, au produit chimique, au courant électrique, à la métallurgie, au bateau, aux machines et à d'autres industries.
3. Il est très utilisé dans l'industrie chimique, le pétrole, le courant électrique, la pharmacie, la bière, la nourriture, la boisson de laiterie, les cosmétiques et les canalisations de soutien de diverse ingénierie partout dans le monde.
4. Préparation de surface : sablage, roulement, marinant et polissant.
5. Il est fait d'acier inoxydable 304 304L 316 316L.
6. Caractéristiques principales : dn15-600 (sans couture), dn15-1200 (cousu).
7. Caractéristiques principales : grande résistance de différence de la température ; pression normale 16MPa ; résistance à la corrosion forte ; précision ; épaisseur de paroi.
8. Épaisseur de paroi : 1.2mm-6mm r = 1.5D.
9. Gestion de la qualité : ISO9001 : certification 2000 de système de gestion de la qualité.
Fiche technique technique

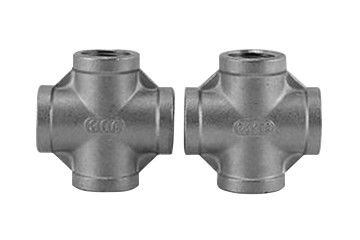

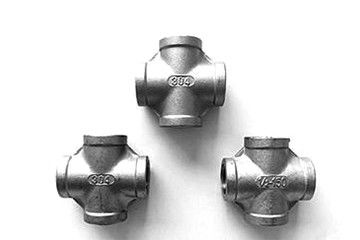

Fiche technique 4 de manière de tuyau d'acier de la croix solides solubles de prise de soudure de garnitures
| Diamètre nominal |
Diamètre extérieur |
Centre à l'extrémité |
| D1 |
D2 |
| DN |
NPS |
Série A |
Série B |
Série A |
Série B |
C |
M |
| 15x15x15 |
1/2x1/2x1/2 |
21,3 |
18 |
21,3 |
18 |
25 |
25 |
| 15x15x10 |
1/2x1/2x3/8 |
21,3 |
18 |
17,3 |
14 |
25 |
25 |
| 15x15x8 |
1/2x1/2x1/4 |
21,3 |
18 |
13,7 |
10 |
25 |
25 |
| 20x20x20 |
3/4 x 3/4 x 3/4 |
26,9 |
25 |
26,9 |
25 |
29 |
29 |
| 20x20x15 |
3/4 x 3/4 x 1/2 |
26,9 |
25 |
21,3 |
18 |
29 |
29 |
| 20x20x10 |
3/4 x 3/4 x 3/8 |
26,9 |
25 |
17,3 |
14 |
29 |
29 |
| 25x25x25 |
1x1x1 |
33,7 |
32 |
33,7 |
32 |
38 |
38 |
| 25x25x20 |
1x 1x3/4 |
33,7 |
32 |
26,9 |
25 |
38 |
38 |
| 25x25x15 |
1x1x1/2 |
33,7 |
32 |
21,3 |
18 |
38 |
38 |
| 32x32x32 |
1.1/4x1.1/4x1.1/4 |
42,4 |
38 |
42,4 |
38 |
48 |
48 |
| 32x32x25 |
1.1/4x1.1/4x1 |
42,4 |
38 |
33,7 |
32 |
48 |
48 |
| 32x32x20 |
1.1/4x1.1/4x3/4 |
42,4 |
38 |
26,9 |
25 |
48 |
48 |
| 32x32x15 |
1.1/4x1.1/4x1/2 |
42,4 |
38 |
21,3 |
18 |
48 |
48 |
| 40x40x40 |
1.1/2x1.1/2x1.1/2 |
48,3 |
45 |
48,3 |
45 |
57 |
57 |
| 40x40x32 |
1.1/2x1.1/2x1.1/4 |
48,3 |
45 |
42,4 |
38 |
57 |
57 |
| 40x40x25 |
1.1/2x1.1/2x1 |
48,3 |
45 |
33,7 |
32 |
57 |
57 |
| 40x40x20 |
1.1/2x1.1/2x3/4 |
48,3 |
45 |
26,9 |
25 |
57 |
57 |
| 40x40x15 |
1.1/2x1.1/2x1/2 |
48,3 |
45 |
21,3 |
18 |
57 |
57 |
| 50x50x50 |
2x2x2 |
60,3 |
57 |
60,3 |
57 |
64 |
64 |
| 50x50x40 |
2x2x1.1/2 |
60,3 |
57 |
48,3 |
45 |
64 |
60 |
| 50x50x32 |
2x2x1.1/4 |
60,3 |
57 |
42,4 |
38 |
64 |
57 |
| 50x50x25 |
2x2x1 |
60,3 |
57 |
33,7 |
32 |
64 |
51 |
| 50x50x20 |
2x2x3/4 |
60,3 |
57 |
26,9 |
25 |
64 |
44 |
Paquet
a. Paquet en plastique c.Pallet D. de sac du paquet b.Wove de sac à bulles adapté aux besoins du client
Délai de livraison
Notre usine de 4 de manière de tuyau d'acier de la croix solides solubles de prise garnitures de soudure ont la capacité élevée pour la production, le délai de livraison est 45days pour la petite quantité, ou si vous êtes hâte pour cela, nous pouvons nous charger et rencontrer de la votre date d'expédition.
