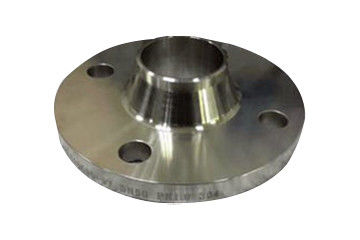

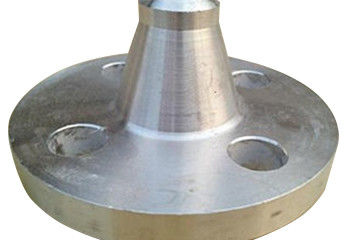

Description
La bride de soudage bout à bout avec le cou est un genre de montage de tuyau, qui est un genre de bride avec le cou et la transition du tuyau rond et de connexion de soudage bout à bout avec le tuyau.
Il n'est pas facile déformer la bride de soudage bout à bout, bien scellé, très utilisé, avec correspondre des conditions rigides et élastiques et transition de éclaircissement raisonnable de soudage bout à bout. La distance entre l'assemblage soudé et la surface commune est grande, et la surface commune est exempte de la déformation de la température de soudure.
La bride de soudage bout à bout de cou appartient à la bride intégrale. En raison de la structure de transition et de la connexion de soudage bout à bout du cou de chandelle, la force et la rigidité de la bride sont renforcées, et la représentation de cachetage est meilleure que celle de la bride plate de soudure. L'inconvénient est qu'il doit être fabriqué par la forge, consomme beaucoup de matériaux et coûte beaucoup de fabrication.
Caractéristique
1. Il convient aux conditions à haute pression, à hautes températures ou élevées de cachetage.
2. La bride de soudage bout à bout est généralement faite en pièce forgéee ou procédé de pièce forgéee.
3. Quand la plaque d'acier ou l'acier de section est employée pour la fabrication, les exigences suivantes doivent être répondues :
(1) la bride de soudage bout à bout sera sujette à la détection ultrasonique de faille sans défauts de stratification ;
(2) elle sera coupée en bandes le long de la direction de roulement de l'acier, pliée et du bout soudé dans un anneau, et la surface de l'acier formera une surface cylindrique de l'anneau. La plaque d'acier ne sera pas directement usinée dans la bride de soudage bout à bout de cou ;
(3) le soudé bout à bout de l'anneau sera soudure à pénétration complète ;
(4) le soudé bout à bout de l'anneau sera sujet au traitement thermique de soudure de courrier, et sera sujet au rayon de 100% ou à la détection ultrasonique de faille, et la détection de rayon répondra aux normes, et la détection ultrasonique répondra aux exigences nationales.
Application
il n'est pas facile déformer 1, la bride de soudage bout à bout, bien scellé et très utilisé.
2, il a la correspondance des conditions rigides et élastiques et transition de éclaircissement raisonnable de soudage bout à bout.
3, la distance entre l'assemblage soudé et la surface commune est grand, et la surface commune est exempte de la déformation de la température de soudure.
4, elle adopte une structure relativement complexe de forme de klaxon, qui convient aux canalisations avec de grandes fluctuations de pression ou de la température ou aux canalisations avec la température de haute température, à haute pression et basse.
5, elle est généralement employée pour des canalisations avec le PN plus grand que la connexion de la canalisation 2.5MPa et de la valve ; également utilisé pour transporter la canalisation chère, inflammable et explosive de médias.
Fiche technique technique
Fiche technique de bride de cou de soudure de visage de produit plat d'acier au carbone de traitement thermique
| Bride en acier soudée par bout de cou |
| Diamètre nominal |
Dimension de connexion |
Épaisseur de bride |
Cou de bride |
Taille de bride |
| Diamètre de bride |
Diamètre de trou central |
Diamètre de trou de boulon |
Nombre de trous de boulon |
Boulon |
N |
S |
H |
R |
| DN |
A |
B |
| 10 |
90 |
60 |
14 |
4 |
M12 |
16 |
28 |
28 |
1,8 |
6 |
4 |
35 |
| 15 |
95 |
65 |
14 |
4 |
M12 |
16 |
32 |
32 |
2,0 |
6 |
4 |
38 |
| 20 |
] 05 |
75 |
14 |
4 |
M12 |
18 |
40 |
40 |
2,3 |
6 |
4 |
40 |
| 25 |
115 |
85 |
14 |
4 |
M12 |
18 |
46 |
46 |
2,6 |
6 |
4 |
40 |
| 32 |
140 |
100 |
18 |
4 |
M16 |
18 |
56 |
56 |
2,6 |
6 |
6 |
42 |
| 40 |
150 |
110 |
18 |
4 |
M16 |
18 |
64 |
64 |
2,6 |
7 |
6 |
45 |
| 50 |
165 |
125 |
18 |
4 |
M16 |
18 |
74 |
74 |
2,9 |
8 |
5 |
45 |
| 65 |
185 |
145 |
18 |
8 |
M16 |
18 |
92 |
92 |
2,9 |
10 |
6 |
45 |
Différences entre la bride de soudage bout à bout et la bride plate de soudure
1. Différentes formes de soudure : la soudure plate ne peut pas être radiographiée, alors que la boîte soudée bout à bout.
2. La forme de couture de soudure entre le tuyau avec la bride plate de soudure de cou et la bride est soudure d'angle, alors que la forme de couture de soudure entre la bride avec la soudure plate de cou et le tuyau est soudure circulaire.
3. La forme de soudure plate est soudure d'angle deux, et la forme de soudure bout à bout est une soudure circulaire de bout.
4. Différents matériaux : le matériel de la bride de soudure avec le cou est usiné de la plaque d'acier ordinaire avec l'épaisseur répondant aux exigences, alors que le matériel de la bride de soudure avec le cou est en grande partie usiné des pièces en acier forgées.
Spécifications
1. La pression nominale est différente : la pression nominale de la bride plate de soudure avec le cou est 0.6-4.0mpa, alors que la pression nominale de la bride plate de soudure avec le cou est 1-25mpa.
2. Évidemment, le niveau applicable de pression de la bride plate de soudure avec le cou est plus bas.
3. Différentes méthodes de connexion : la plus grande différence entre la bride plate de soudure de cou et la bride de soudage bout à bout de cou dans des mensonges de structure dans la méthode de connexion entre le bec et la bride.
4. Généralement, la bride plate de soudure de cou est la connexion de filet entre le bec et la bride, alors que la bride de soudage bout à bout de cou est le joint plat entre la bride et le bec.
Paquet
a. Paquet en plastique c.Pallet D. de sac du paquet b.Wove de sac à bulles adapté aux besoins du client
Délai de livraison
Notre usine de bride de cou de soudure de visage de produit plat d'acier au carbone de traitement thermique ont la capacité élevée pour la production, le délai de livraison est 45days pour la petite quantité, ou si vous êtes hâte pour cela, nous pouvons nous charger et rencontrer de la votre date d'expédition.
