Description

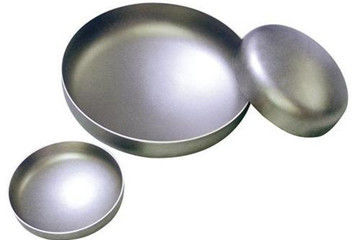

Le chapeau inoxydable de tuyau d'acier, également connu sous le nom de prise ou tête, est principalement utilisé pour souder sur l'embout de tuyau ou pour installer dans le fil externe de l'embout de tuyau pour couvrir les garnitures de tuyau d'acier inoxydables du tuyau. Il est employé pour fermer la canalisation et a la même fonction que la prise. Le chapeau inoxydable de tuyau d'acier inclut le chapeau convexe de tuyau, coquille conique, section variable de diamètre, couverture plate et bouche de serrage.
Le chapeau convexe de tuyau d'acier inoxydable inclut le chapeau hémisphérique, le chapeau ovale, le chapeau bombé et le chapeau sphérique. Du point de vue d'effort, il y a quelques défauts dans le chapeau convexe de tuyau, mais la difficulté de fabrication est basse.
Spécifications
Diamètre : 1/2-4 « DN 15-DN 100
Matériel : acier inoxydable 201.304.316
La température applicable : - 20 | ℃ 1050
Milieu applicable : l'eau, pétrole, gaz et quelques liquides corrosifs
Caractéristiques du produit : bel aspect, résistance douce de surface, d'acide et d'alcali, représentation anti-corrosive et forte de texture.
Caractéristique
Le chapeau inoxydable de tuyau d'acier est très utilisé dans l'industrie chimique, le pétrole, le courant électrique, la pharmacie, la bière, la nourriture, la boisson de laiterie et les canalisations de soutien de diverse ingénierie.
1. Il est fait d'acier inoxydable 304 et 316.
2. Spécifications principales : 1/4" - 4" dn8-dn 100.
3. Caractéristiques principales : grande résistance de différence de la température ; pression atmosphérique 1.6Mpa ; résistance à la corrosion forte ; précision ; épaisseur de paroi.
4. Mode de connexion : olive, installation rapide, fil, bride, PPR.
5. Entraînement du mode : manuel, automatique, pneumatique et électrique.
Fiche technique technique
Fiche technique technique de tuyau d'acier de garnitures de chapeau inoxydable inoxydable de tuyau d'acier en tant que ci-dessous :
| Diamètre nominal |
Profondeur de prise |
Dimension de prise |
Épaisseur de paroi |
Épaisseur de fond |
| Cmin |
Kmin |
| DN |
NPS |
Jmin |
d1 |
3000 LIVRES |
6000 LIVRES |
9000 LIVRES |
3000 LIVRES |
6000 LIVRES |
3000 LIVRES |
| Sch80 |
Sch160 |
XXS |
Sch80 |
Sch160 |
XXS |
| 6 |
1/8 |
10 |
10,7 |
3,2 |
3,5 |
- |
5,0 |
6,5 |
- |
| 8 |
1/4 |
10 |
14,1 |
3,3 |
4,0 |
- |
5,0 |
6,5 |
- |
| 10 |
3/8 |
10 |
17,5 |
3,5 |
4,4 |
- |
5,0 |
6,5 |
- |
| 15 |
1/2 |
10 |
21,8 |
4,1 |
5,2 |
8,2 |
6,5 |
8,0 |
11,0 |
| 20 |
3/4 |
13 |
27,4 |
4,3 |
6,1 |
8,6 |
6,5 |
8,0 |
12,5 |
| 25 |
1 |
13 |
34,2 |
5,0 |
7,0 |
10,0 |
9,5 |
11,0 |
14,0 |
| 32 |
1.1/4 |
13 |
42,9 |
5,3 |
7,0 |
10,6 |
9,5 |
11,0 |
14,0 |
| 40 |
1.1/2 |
13 |
48,3 |
5,6 |
7,8 |
11,2 |
11,0 |
12,5 |
16,0 |
| 50 |
2 |
13 |
61,1 |
6,1 |
9,5 |
12,2 |
12,5 |
16,0 |
19,0 |
| 65 |
2.1/2 |
16 |
76,9 (73,8) |
7,7 |
12,5 |
|
16,0 |
19,0 |
- |
| 80 |
3 |
16 |
89,8 |
8,3 |
13,8 |
- |
19,0 |
22,0 |
- |
| 100 |
4 |
19 |
115,5 |
9,4 |
- |
- |
22,0 |
28,5 |
- |
Paquet
a. Le paquet en plastique c.Pallet D. de sac du paquet b.Wove de sac à bulles a adapté aux besoins du client.
Délai de livraison
Notre usine de produit plat ont la capacité élevée pour la production, le délai de livraison est de 25 jours pour la petite quantité, ou si vous êtes hâte pour cela, nous pouvons nous charger et rencontrer de la votre date d'expédition.
