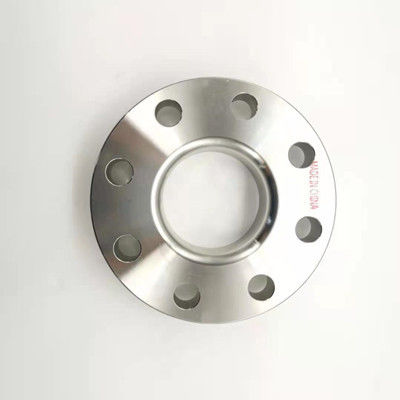

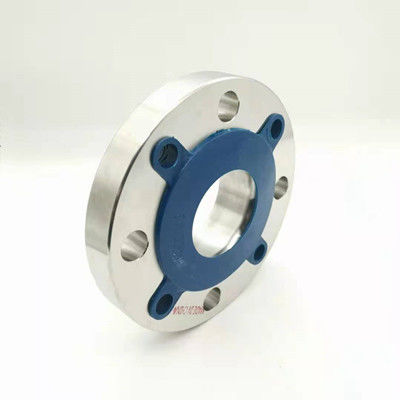

L'acier inoxydable de SS304 316L bride bride de Lap Joint
Description
La bride de Lap Joint est un morceau mobile de bride, qui est généralement assorti sur des accessoires d'approvisionnement et de drainage en eau. Quand le fabricant quitte l'usine, il y a une bride aux deux extrémités du joint de dilatation, qui est directement relié à la canalisation et à l'équipement dans le projet avec des boulons.
La bride de Lap Joint est de sauver des matériaux. Sa structure est divisée en deux parts. Une extrémité du tuyau est reliée au tuyau et l'autre extrémité est transformée en anneau de soudage bout à bout. Le plat de bride est fait de matériaux de qualité inférieure, alors que la pièce de tuyau est faite des mêmes matériaux que le tuyau, afin de sauver des matériaux.
Spécifications
Diamètre : DN10 - DN600
Matériel : 304, 304L, 316, 316L
Pression : 0,63MPA-2.5MPa
Normes : ASTM/NORME ANSI, OIN, DIN
Fiche technique technique
L'acier inoxydable de SS304 316L bride fiche technique technique de bride de Lap Joint en tant que ci-dessous :
| Spécifications |
ØD |
d1 |
d2 |
T |
H |
L |
S-Ød3 |
| DN15 |
95 |
24,5 |
38 |
3 |
11,5 |
65 |
4-Ø14 |
| DN20 |
105 |
30,5 |
48 |
3 |
14 |
75 |
4-Ø14 |
| DN25 |
115 |
37,5 |
S3 |
3 |
16 |
85 |
4-Ø14 |
| DN32 |
140 |
47 |
68 |
3 |
16,5 |
100 |
4-Ø18 |
| DN40 |
150 |
55 |
77 |
4 |
17,5 |
110 |
4-Ø18 |
| DN50 |
165 |
66 |
91 |
4 |
19,5 |
125 |
4-Ø18 |
| DN65 |
185 |
82 |
108 |
4 |
21 |
145 |
4-Ø18 |
| DN80 |
200 |
95 |
123 |
5 |
22 |
160 |
8-Ø18 |
| DN100 |
220 |
120 |
141 |
5 |
23 |
180 |
8-Ø18 |
| DN125 |
250 |
146 |
168 |
5 |
25 |
210 |
8-Ø18 |
| DN150 |
285 |
174 |
192 |
5 |
27 |
240 |
8-Ø22 |
| DN200 |
340 |
226 |
245 |
5 |
31 |
295 |
8-Ø22 |
| DN250 |
395 |
280 |
295 |
5 |
34 |
350 |
12-Ø22 |
| DN300 |
445 |
330 |
345 |
6 |
38 |
400 |
12-Ø22 |
| DN350 |
505 |
362 |
398 |
8 |
39 |
460 |
16-Ø22 |
| DN400 |
565 |
413 |
456 |
8 |
41 |
515 |
16-Ø26 |
Caractéristique
La bride de Lap Joint épargne le coût. Quand le matériel de tuyau est spécial et cher, le coût de souder la bride de Lap Joint est inférieur à celui de la bride de soudure du même matériel.
Commode pour la construction. Par exemple, il n'est pas facile d'aligner les trous de boulon correspondants de bride pendant la connexion, ou empêchez les trous de boulon de bride de changer à l'avenir.
Paquet
a. Le paquet en plastique c.Pallet D. de sac du paquet b.Wove de sac à bulles a adapté aux besoins du client.
Application
Assemblez la bride à clin est très utilisé dans le produit chimique, la construction, l'approvisionnement en eau, le drainage, le pétrole, l'hygiène, la tuyauterie, la lutte anti-incendie, le courant électrique, et d'autres projets.
