Croix d'acier inoxydable du duplex 3/4 d'acier inoxydable d'ASME B16.9 316
Description
La croix d'acier inoxydable est un genre de montage de tuyau utilisé à la branche de la canalisation. Pour la fabrication de la croix avec le tuyau sans couture, il y a deux processus utilisés généralement : enflement hydraulique et pressing chaud.
La croix d'acier inoxydable adopte le processus du pressurage après chauffage, qui réduit le tonnage de l'équipement exigé pour la formation de matériel. La croix pressante chaude a l'adaptabilité large aux matériaux. Ce processus de formation est habituellement employé pour la croix avec le grand diamètre et le mur épais de tuyau.
Spécifications
Matériel : Acier inoxydable 304/316
Connexion : Rapide reliez pour arroser Barb au jet
Classe de grandeur : 1" à 4" et à 25.4mm-101.6mm
Pression d'ouverture : 1/3 à 25 psig (0,02 à barre 1,7)
La température fonctionnante : -10℉~400℉ (- 23℃~204℃)
Fiche technique technique
Fiche technique 316 du duplex 3/4 d'acier inoxydable d'ASME B16.9 technique croisée d'acier inoxydable en tant que ci-dessous :
| Taille de tuyau de Norminal (pouce) |
Diamètre extérieur |
Genter à finir |
| |
C |
M |
| 1/2 |
21,3 |
25,4 |
| 3/4 |
26,7 |
28,4 |
| 1 |
33,4 |
38,1 |
| 1 1/4 |
42,2 |
47,8 |
| 1 1/2 |
48,3 |
57,2 |
| 2 |
60,3 |
63,5 |
| 2 1/2 |
73 |
76,2 |
| 3 |
88,9 |
85,9 |
| 3 1/2 |
101,6 |
95,3 |
| 4 |
114,3 |
104,6 |
| 5 |
141,3 |
124 |
| 6 |
168,3 |
142,7 |
| 8 |
219,1 |
177,8 |
| 10 |
273,1 |
215,9 |
| 12 |
323,9 |
254 |
| 14 |
355,6 |
279,4 |
Caractéristique
La croix d'acier inoxydable est constituée par le pressing chaud. Le blanc de tuyau plus grand que le diamètre croisé est aplati à la taille du diamètre croisé, et un trou est ouvert à la pièce du tuyau étiré de branche.
Le blanc de tube est chauffé et mis dans moule de formage, et la matrice pour dessiner le tuyau de branche est installée dans le blanc de tube.
Sous l'action de la pression, le blanc de tube est comprimé radialement. En cours de compression radiale, le métal coule dans le tuyau de branche et forme un tuyau de branche sous la tension de la matrice.
Le processus entier est formé par la compression radiale du blanc de tuyau et le processus s'étendant du tuyau de branche.
Le métal du tuyau croisé pressé chaud de branche est compensé par le mouvement radial du blanc de tuyau, ainsi ce s'appelle également le processus radial de compensation.
Application
La croix d'acier inoxydable est très utilisée dans les centrales importantes, l'industrie chimique, l'industrie légère, la métallurgie, la construction urbaine, la construction navale, l'ingénierie de gaz naturel, la fabrication de nourriture, la fabrication du papier, la médecine et d'autres industries ici et ailleurs.

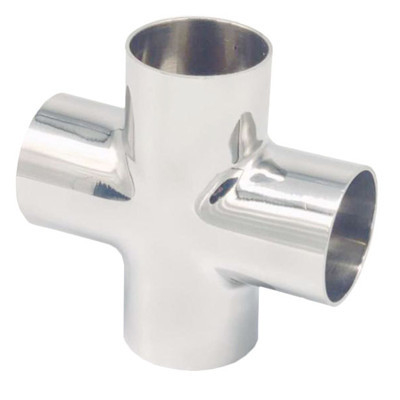

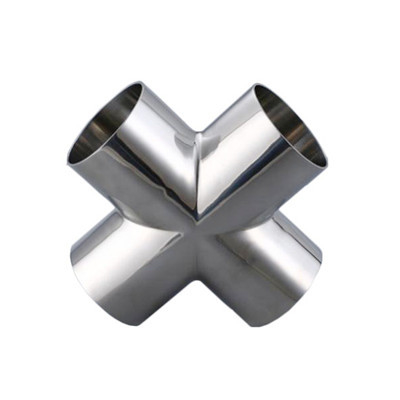

Image de produit
