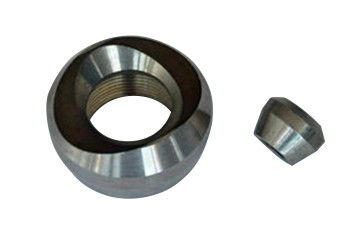

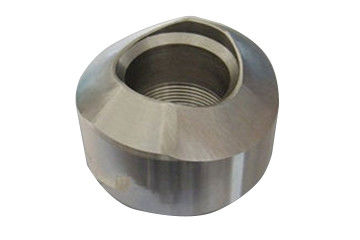

Garnitures de tuyau d'acier de Weldolet Stainelss

Metal l'olet de soudage bout à bout de montage de tuyau de t des garnitures de tuyau d'acier de stainelss

1, Olet s'appelle également siège d'Olet, selle et le joint de tuyau en forme de selle.

2, il est principalement employé pour renforcer des garnitures de tuyau de la connexion de branche au lieu des types de connexion de branche tels que réduire la pièce en t, renforcer le plat et renforcer la section de tuyau.

3, l'Olet a les avantages exceptionnels de la sécurité, la fiabilité, la réduction des coûts, la construction simple, l'amélioration du canal d'écoulement moyen, les séries de standardisation, et la conception et la sélection commodes.

4, particulièrement dans la haute pression, haute température, grand diamètre et canalisations épaisses de mur, qui est de plus en plus employé pour remplacer la méthode traditionnelle de connexion d'Olet.

5, le principal organisme de l'Olet est faits de pièces forgéees de haute qualité avec le même matériel que le tuyau, y compris l'acier d'acier au carbone et allié, l'acier inoxydable, etc.

6, le siège d'Olet et le tuyau principal sont soudés. Il y a trois types de connexion avec l'Olet ou d'autres tuyaux, instruments et valves : connexion de soudage bout à bout, connexion de soudure de prise et connexion filetée.

7, les normes utilisées généralement de fabrication incluent MSS sp-97, gigaoctet/t19326 et d'autres normes.

8, Olet de soudure est généralement traités par la pièce forgéee intégrale. La structure d'Olet est divisée extrémité en extrémité de connexion de tuyau, pièce de renfort et connexion principales d'Olet.

9, la dimension externe d'Olet a la norme correspondante, et la forme de connexion avec le tuyau principal est connexion de bout de cannelure.

10, la cannelure de la soudure est une V-cannelure à simple face, qui peut être déterminée comme combinaison de soudure d'angle soudée bout à bout (soudure de cannelure) et.

11, les autres parties en dehors de la première pente de l'en-tête de branche appartiennent à la pente de transition d'épaisseur et n'appartiennent pas à la cannelure de l'en-tête de branche.

12, quand calculant l'épaisseur de soudure, le deuxième biseau sera exclu et calculé à partir du premier. Dans la soudure réelle sur le site, l'épaisseur de la soudure peut atteindre le premier plan incliné.

13, la soudeuse de la plate-forme de soudure de branche doit obtenir la qualification appropriée de projet de soudure.

14, quand vu la couverture externe de diamètre du tuyau, le diamètre de la surface de cannelure (diamètre extérieur de la branche) de la branche sera considéré. Le diamètre du tuyau principal n'est pas considéré dans la qualification de soudeuse.

15, quand il y a une pente de transition, le diamètre de surface de cannelure se rapporte au diamètre réel mesuré à partir de la surface de cannelure, qui est généralement plus petite que le diamètre extérieur de l'en-tête de branche.

Application

1, là sont des règlements spéciaux pour des matériaux de canalisation dans la conception des branches de canalisation.

2, le tuyau principal a la réglementation technique claire pour différents types d'Olets, qui s'appelle les règlements pour la catégorie de matériel de canalisation.

3, généralement grand diamètre Olet (plus de 1/2 du tuyau principal) est reliés par la pièce en t standard, alors qu'Olet de faible diamètre est relié par l'ensemble d'Olet, qui est très utilisé dans les pays étrangers et a des normes appropriées en Chine.

4, Olet de faible diamètre est employés, qui est salutaire aux conditions de force et d'effort. Le tuyau est manufacturé selon des normes, sûr et fiable.
