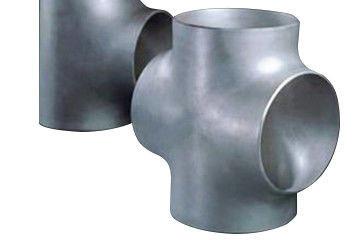

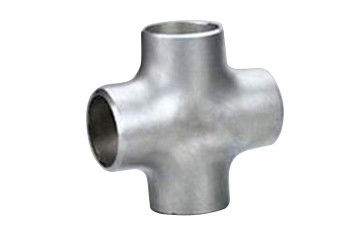

Croix de soudage bout à bout de pièce en t d'acier inoxydable des garnitures de tuyau d'acier inoxydables

Description

1, la croix est un connecteur de tuyau, qui est utilisé au tuyau de branche du tuyau principal. La pièce en t croisée peut être divisée en diamètre égal et diamètre de réduction.

2, les extrémités de bec de la pièce en t égale de croix de diamètre sont la même taille ; la taille principale de bec de la pièce en t croisée réductrice est identique, et la taille de bec du tuyau de branche est plus petite que celle du tuyau principal.

3, le processus de fabrication de la croix inclut principalement l'enflement hydraulique et le pressing chaud.

4, l'enflement hydraulique de la pièce en t croisée est d'utiliser une presse hydraulique spéciale pour injecter le liquide dans le blanc de tube avec le même diamètre que la pièce en t croisée.

5, les deux cylindres latéraux horizontaux de la presse hydraulique se déplacent synchroniquement pour expulser le blanc de tube, le volume du blanc de tube devient plus petit, la pression liquide dans les augmentations de blanc de tube.

6, les écoulements de la matière en métal le long de la cavité intérieure de la matrice sous la double action de la pression liquide dans le cylindre latéral et le tube masquent et augmentent le tuyau de branche.

7, la formation chaude de la pièce en t croisée est d'aplatir le blanc de tube plus grand que le diamètre de la pièce en t croisée à la taille du diamètre de la pièce en t croisée, et d'ouvrir un trou à la position du tuyau s'étendant de branche.

8, le blanc de tube est chauffés, mis dans moule de formage, et mettez dans la matrice du tuyau s'étendant de branche ; sous l'effet de la pression.

9, le blanc de tube est comprimés radialement, en cours de compression radiale, le métal coule dans la direction du tuyau de branche et forme le tuyau de branche sous le bout droit de la matrice.

10, le processus de enflement hydraulique de la croix peuvent être formés dans un avec l'efficacité élevée de production ; parce que le processus de enflement hydraulique de la croix sans couture exige le grand tonnage de l'équipement.

11, il est principalement employé pour la fabrication de la croix standard d'épaisseur de paroi moins que dn400.

12, le tonnage de l'équipement requis pour le processus chaud de pressing de la croix est réduits.

13, croix pressée chaude a l'adaptabilité large aux matériaux, qui convient à l'acier d'acier et allié à faible teneur en carbone et à l'acier inoxydable ; particulièrement pour la croix à large diamètre et épaisse de mur de tuyau, ce processus de formation est habituellement adopté.

14, croix de soudage bout à bout est un montage de tuyau fait d'acier par le pressing ou la pièce forgéee chaud. Sa forme de connexion est directement soudage bout à bout la croix et le tuyau d'acier.

15, les normes principales de fabrication de la croix de soudage bout à bout sont généralement les gigaoctets/T12459, le gigaoctet/T13401, ASME B16.9, SH3408, SH3409, l'hectogramme/T21635, l'hectogramme/T21631, SY/T0510.

Spécifications

1. Normes : GB12459-90, gb12401-90, ASME/norme ANSI b16.9, DIN, JIS, etc.

2. Matériel : 304, 304L, 316, 316L, 317L, 321, 2205, 2507, etc.

3. Spécifications : sans couture de DN15 à DN600 ; cousu de DN15 à DN1200.

4. Préparation de surface : sablage, roulement, marinant et polissant.

5. Épaisseur de paroi : 1.2mm-6mm r = 1.5D.

6. Mode de connexion : soudant, ensemble rapide, fil, bride.

7. Caractéristiques et propriétés : grande résistance de différence de la température ; pression normale 16MPa ; résistance à la corrosion forte ; précision ; épaisseur de paroi.

Fiche technique technique

Croix de soudage bout à bout de pièce en t d'acier inoxydable de fiche technique inoxydable de garnitures de tuyau d'acier

Application

Elle est très utilisée dans l'ingénierie de gazoduc de produit pétrochimique, de pétrole et, l'ingénierie naturelle de gazoduc, l'usine chimique, la centrale, le chantier naval, la laiterie, la nourriture, la bière, la boisson, pharmaceutique, des cosmétiques et d'autres champs industriels.

Paquet

a. Paquet en plastique c.Pallet D. de sac du paquet b.Wove de sac à bulles adapté aux besoins du client

Délai de livraison

Notre croix de soudage bout à bout de pièce en t d'acier inoxydable d'usine inoxydable de garnitures de tuyau d'acier ont la capacité élevée pour la production, le délai de livraison est 45days pour la petite quantité, ou si vous êtes hâte pour cela, nous pouvons nous charger et rencontrer de la votre date d'expédition.
