Détails sur le produit:
|
| Nom de produit :: | Olet de soudage bout à bout d'acier inoxydable | Caractéristiques :: | DN6~DN100 |
|---|---|---|---|
| Technologie :: | Scier et usiner | Matériel :: | Acier inoxydable |
| forme: | ÉGAL | Techniques: | Forgé, soudé bout à bout |
| Mettre en évidence: | Garnitures de tuyau soudées bout à bout d'acier inoxydable,Acier inoxydable Weldolet |
||

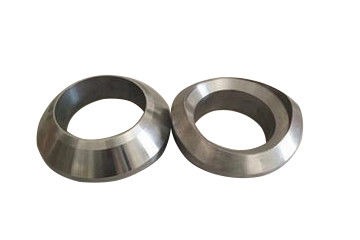

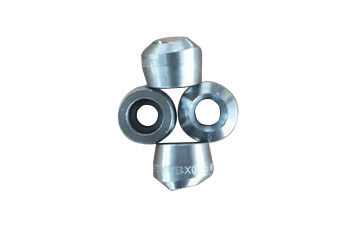

Olet s'appelle également siège d'Olet, selle et le joint de tuyau en forme de selle. Il est principalement employé pour renforcer des garnitures de tuyau de la connexion de branche au lieu des types de connexion de branche tels que réduire la pièce en t, renforcer le plat et renforcer la section de tuyau. L'Olet a les avantages exceptionnels de la sécurité, la fiabilité, la réduction des coûts, la construction simple, l'amélioration du canal d'écoulement moyen, les séries de standardisation, et la conception et la sélection commodes. Particulièrement dans la haute pression, la haute température, le grand diamètre et les canalisations épaisses de mur, qui est de plus en plus employé pour remplacer la méthode traditionnelle de connexion d'Olet. Le principal organisme de l'Olet est fait de pièces forgéees de haute qualité avec le même matériel que le tuyau, y compris l'acier d'acier au carbone et allié, l'acier inoxydable, etc.
1. Le siège d'Olet et le tuyau principal sont soudés. Il y a trois types de connexion avec l'Olet ou d'autres tuyaux, instruments et valves : connexion de soudage bout à bout, connexion de soudure de prise et connexion filetée.
2. Les normes utilisées généralement de fabrication incluent MSS sp-97, gigaoctet/t19326 et d'autres normes.
3. Olet de soudure est généralement traité par la pièce forgéee intégrale. La structure d'Olet est divisée extrémité en extrémité de connexion de tuyau, pièce de renfort et connexion principales d'Olet.
4. La dimension externe d'Olet a la norme correspondante, et la forme de connexion avec le tuyau principal est connexion de bout de cannelure.
10, la cannelure de la soudure est une V-cannelure à simple face, qui peut être déterminée comme combinaison de soudure d'angle soudée bout à bout (soudure de cannelure) et.
5. Les autres parties en dehors de la première pente de l'en-tête de branche appartiennent à la pente de transition d'épaisseur et n'appartiennent pas à la cannelure de l'en-tête de branche.
6. Quand calculant l'épaisseur de soudure, le deuxième biseau sera exclu et calculé à partir du premier. Dans la soudure réelle sur le site, l'épaisseur de la soudure peut atteindre le premier plan incliné.
Metal la fiche technique inoxydable de garnitures de tuyau d'acier d'Olet de soudage bout à bout de tuyau de T
| Dactylographiez | Type relié | ||
| Prise GB19326 soudée | Filetage de tuyauterie du gigaoctet 19326 | Gigaoctet 19326 Bout-soudé | |
| Standard | SOLÉNOÏDE (MSS SP-97 Q.TG11) | TOL (MSS SP-97 Q, FG12) | WOL (MSS SP-97 Q/FG13) |
| Nipolet | SNL (Q.TG/14) | TNL (Q.FG14, SHB-PO1) | WNL (Q/FG14) |
| (45°) Latrolet | SEL (Q.TG/15) | TLL (Q/FGlx SHB-PO1) | (Q/FG15) |
| (1 5D) Elbolet | TÉLÉPHONE (Q/FG1Q SHB-PO1) | WEL (Q/FG16) | |
Metal la fiche technique inoxydable de garnitures de tuyau d'acier d'Olet de soudage bout à bout de tuyau de T
| Diamètre nominal | Diamètre nominal de tuyau principal adapté | L | E | ||||||
| millimètre | dans | millimètre | dans | DST | XS | xxs | DST | XS | XXS |
| 6 | 1/8 | 20 | 3/4 | 15,9 | - | - | 15,9 | - | - |
| 8 | 1/4 | 20 | 3/4 | 15,9 | - | - | 15,9 | - | - |
| 10 | 3/8 | 25 | 1 | 19,1 | - | - | 19,1 | - | - |
| 15 | 1/2 | 32 | 1.1/4 | 19,1 | 19,1 | 28,6 | 23,8 | 23,8 | 14,3 |
| 20 | 3/4 | 40 | 1.1/2 | 22,2 | 22,2 | 31,8 | 302 | 30,2 | 19,1 |
| 25 | 1 | 40 | 1.1/2 | 27,0 | 27,0 | 38,1 | 36,5 | 36,5 | 25,4 |
| 32 | 1.1/4 | 65 | 2.1/2 | 31,8 | 31,8 | 44,5 | 44,5 | 44,5 | 33,3 |
| 40 | 1.1/2 | 65 | 2.1/2 | 33,3 | 33,3 | 50,8 | 50,8 | 50,8 | 38,1 |
| 50 | 2 | 80 | 3 | 38,1 | 38,1 | 58,6 | 65,1 | 65,1 | 42,9 |
| 60 | 2.1/2 | 100 | 4 | 41,3 | 41,3 | 61,9 | 762 | 76,2 | 54,0 |
| 80 | 3 | 125 | 5 | 44,5 | 44,5 | 73,0 | 93,7 | 93,7 | 77,0 |
| 90 | 3.1/2 | 150 | 6 | 47,0 | 47,0 | - | 10L6 | 101,6 | - |
| 100 | 4 | 150 | 6 | 50,8 | 50,8 | 84,1 | 120,7 | 120,7 | 98,4 |
| 125 | 5 | 200 | 8 | 57,2 | 57,2 | 93,7 | 141,3 | 141,3 | 122,2 |
| 150 | 6 | 200 | 8 | 60,3 | 77,8 | 104,8 | 169,9 | 169,9 | 146,1 |
| 200 | 8 | 250 | 10 | 69,9 | 98,4 | - | 220,7 | 220,7 | - |
| 250 | 10 | 300 | 12 | 77,8 | 93,7 | - | 274,6 | 265,1 | - |
| 300 | 12 | 350 | 14 | 85,7 | 103,2 | - | 325,4 | 317,5 | - |
| 350 | 14 | 400 | 16 | 88,9 | 100,0 | - | 357,2 | 350,9 | - |
1, là sont des règlements spéciaux pour des matériaux de canalisation dans la conception des branches de canalisation.
2, le tuyau principal a la réglementation technique claire pour différents types d'Olets, qui s'appelle les règlements pour la catégorie de matériel de canalisation.
3, généralement grand diamètre Olet (plus de 1/2 du tuyau principal) est reliés par la pièce en t standard, alors qu'Olet de faible diamètre est relié par l'ensemble d'Olet, qui est très utilisé dans les pays étrangers et a des normes appropriées en Chine.
4, Olet de faible diamètre est employés, qui est salutaire aux conditions de force et d'effort. Le tuyau est manufacturé selon des normes, sûr et fiable.
a. Paquet en plastique c.Pallet D. de sac du paquet b.Wove de sac à bulles adapté aux besoins du client
Notre usine inoxydable de garnitures de tuyau d'acier d'Olet de soudage bout à bout de tuyau en métal T ont la capacité élevée pour la production, le délai de livraison est 45days pour la petite quantité, ou si vous êtes hâte pour cela, nous pouvons nous charger et rencontrer de la votre date d'expédition.
