Détails sur le produit:
|
| Nom de produit :: | Pièce en t de soudure de prise d'acier au carbone | Processus de fabrication :: | Forge |
|---|---|---|---|
| Matériel :: | 、 Q235 DU、 20# D'ASTM A105 | But :: | Pétrole, produit chimique |
| forme: | ÉGAL | Type: | Pièce en t |
| Mettre en évidence: | pièce en t de soudure de prise de Cs,Garnitures de tuyau de soudure de prise d'ASTM |
||

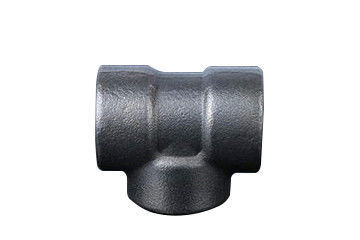

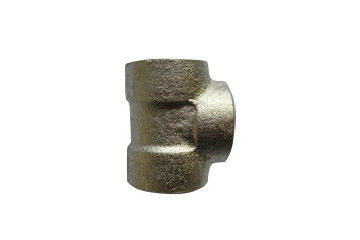

La pièce en t, également connue sous le nom de dérivation en té, est principalement employée pour changer la direction du fluide et à la branche de la canalisation principale. L'extrémité de bec de la pièce en t égale est la même taille ; la taille principale de bec de réduire la pièce en t est identique, et la taille de bec du tuyau de branche est plus petite que celle du tuyau principal. Il y a deux manières de faire la pièce en t : enflement hydraulique et pressing chaud. La pièce en t de soudure de prise est un genre de montage à haute pression de connexion de tuyau, qui est principalement constitué en forgeant le blanc de l'acier ou du lingot rond, et alors traité par le tour. La série de tuyau de prise inclut trois formes de connexion : connexion de soudure de prise (commutateur), connexion de soudage bout à bout (BW) et connexion filetée (TR). Garnitures de tuyau standard de prise ASME B16.11, hectogramme/T 21634-1996, MSS SP-83, MSS sp-79, MSS sp-97, MSS sp-95, gigaoctet/T 14383-2008, SH/t3410-96, gd2000, GD87, 40t025-2005, etc.
La pièce en t de soudure de prise est la pièce qui relie le tuyau dans le tuyau, qui joue un rôle important dans la connexion et l'utilisation des garnitures de tuyau. Selon la méthode de connexion, elle peut être divisée en pièce en t de prise, pièce en t filetée, pièce en t de bride et pièce en t de soudure. Elle est faite du même matériel que le tuyau.
Norme : ASME B16.11, MSS SP-83, gigaoctet/T 14383-2008, etc.
Matériel : acier au carbone
Classe de grandeur : DN 6-100
Chaîne de pression : 3000,6000,900LB
Préparation de surface : anti-huile ; anti-peinture
| Diamètre nominal | Profondeur de prise | Dimension de prise | Épaisseur de paroi | Centre au fond de la prise | |||||
| Cmin | |||||||||
| DN | NPS | Jmin | d1 | 3000LB Sch80 | 6000LB Schl60 | xxs 9000LB | 3000LB Sch80 | 6000LB Schl60 | 9000LB XXS |
| 6 | 1/8 | 10 | 10,7 | 32 | 3,5 | - | 11 | 11 | - |
| 8 | 1/4 | 10 | 14,1 | 33 | 4,0 | - | 11 | 15 | - |
| 10 | 3/8 | 10 | 17,5 | 3,5 | 4,4 | - | 13 | 15 | - |
| 15 | 1/2 | 10 | 21,8 | 4,1 | 5,2 | 8,2 | 16 | 19 | 25 |
| 20 | 3/4 | 13 | 27,4 | 43 | 6,1 | 8,6 | 19 | 22 | 28 |
| 25 | 1 | 13 | 34,2 | 5,0 | 7,0 | 10,0 | 22 | 27 | 32 |
| 32 | 1.1/4 | 13 | 42,9 | 53 | 7,0 | 10,6 | 27 | 32 | 35 |
| 40 | 1.1/2 | 13 | 48,3 | 5,6 | 7,8 | 11,2 | 32 | 38 | 38 |
| 50 | 2 | 13 | 61,1 | 6,1 | 9,5 | 12,2 | 38 | 41 | 41 |
| 65 | 2.1/2 | 16 | 76,9 (73,8) | 7,7 | 12,5 | - | 41 | 57 | - |
| 80 | 3 | 16 | 89,8 | 83 | 13,8 | - | 57 | 64 | - |
| 100 | 4 | 19 | 115,5 | 9,4 | - | - | 66 | - | - |
1, soudure de prise est de prolonger le tuyau dans le corps de valve pour souder, en grande partie utilisé pour la soudure du tuyau d'acier au carbone et du tuyau d'acier inoxydable en-dessous de 2".
2, soudure bout à bout est d'employer la chaleur de résistance pour souder deux objets le long du visage entier d'extrémité en même temps, qui est très utilisé dans la soudure des objets.
3, soudure de prise forme la soudure d'angle, formes soudées bout à bout soudées bout à bout. Le soudage bout à bout est meilleur que la soudure de prise en état de force et d'effort, ainsi le soudage bout à bout devrait être employé dans la situation à haute pression et le mauvais domaine.
4, soudure de prise est généralement employés pour le petit diamètre de tuyau inférieur ou égal à le Dn40, tel que la valve et le tuyau de faible diamètre, le montage de tuyau et la soudure de tuyau, qui est plus économique. Le soudage bout à bout est généralement employé pour ceux au-dessus de Dn40.
5, la majeure partie du calibre inférieur et plus petite estimation de pression sont soudure de prise, alors que tels avec l'estimation à haute pression sont soudage bout à bout.
l'essai de détection de faille de 6, et de 100% sera effectué pour que le soudage bout à bout n'assure aucune fuite.
7, soudure de prise exige d'une différence de diamètre d'insérer la soudure, soudage bout à bout n'est pas exigés.
8, la condition du soudage bout à bout est généralement plus haut que celui de la soudure de prise, et la qualité est bonne après soudure, ainsi la méthode de dépistage est relativement stricte.
9, soudage bout à bout seront sujets à l'inspection radiographique, alors que la soudure de prise sera sujette à l'inspection de particules magnétiques ou de pénétrant.
1, pièce en t de soudure de prise d'acier au carbone est très utilisé dans la construction et l'entretien du produit pétrochimique, le pétrole et le gaz, le gaz liquéfié, l'engrais chimique, la centrale, l'énergie nucléaire, la construction navale, la fabrication de papier, l'hygiène alimentaire, la construction urbaine et d'autres industries.
2, dans l'industrie, la pression de ce genre de garnitures de tuyau est plus haut, qui peuvent atteindre 600 kilogrammes. Dans la vie, la pression des conduites d'eau est inférieure, généralement 16 kilogrammes.
a. Paquet en plastique c.Pallet D. de sac du paquet b.Wove de sac à bulles adapté aux besoins du client
Notre usine ont la capacité élevée pour la production, le délai de livraison est 45days pour la petite quantité, ou si vous êtes hâte pour cela, nous pouvons nous charger et rencontrer de la votre date d'expédition.
